英伟达RTX5090工程卡曝光：满血核心配双12+4Pin供电，性能强劲

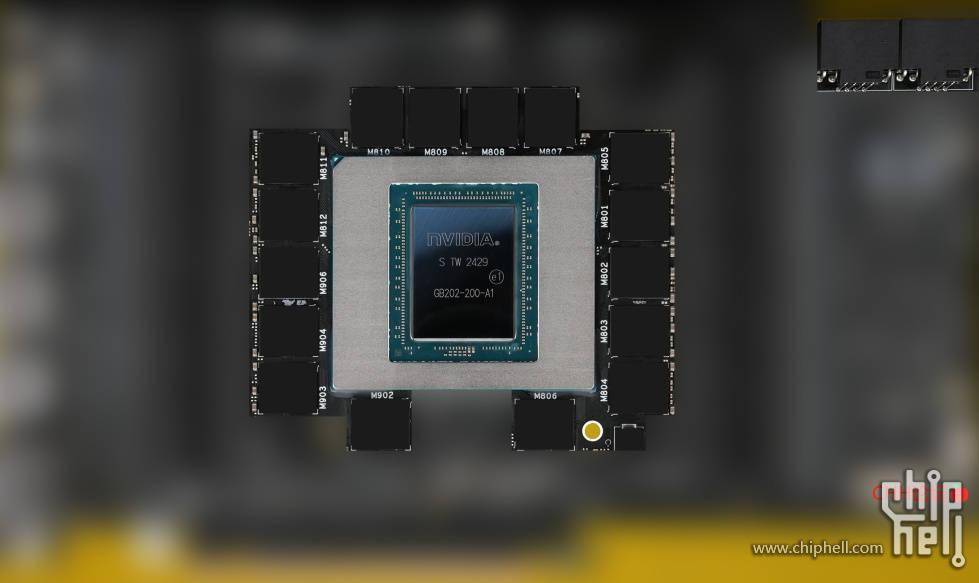

近期，一张据信是为英伟达AIC显卡合作伙伴设计的早期“RTX 5090工程卡”照片在网络上曝光，引起了广泛关注。这张照片由Chiphell论坛的用户omonob分享，尽管图片中的PCB板部分被模糊处理，但关键的GPU芯片、显存以及供电接口信息依然清晰可见。

从图片中可以看到，这张显卡采用的是GB202-200-A1核心变体（与最终发布的RTX 5090所使用的GB200-400-A1不同），其生产日期标记为2024年的第29周，即7月中旬。围绕在核心周围的，是按照“5452”排列的16颗显存芯片，而在显卡的右上角，则是两组供电接口。

值得注意的是，尽管最初的消息中提及的是12 Pin供电接口，但仔细观察接口外的金属走线可以发现，实际上应为12+4 Pin设计。这一细节的发现，为这张工程样卡的实际供电需求提供了更准确的信息。

据omonob透露，这张工程样卡不仅拥有完整的192个SM单元，即24576个CUDA核心，其GPU的加速频率和基准频率也分别高达2514MHz和2100MHz，均超过了最终版RTX 5090的2410MHz和2010MHz。它还配备了32GB GDDR7显存，运行速率达到32Gbps，显存带宽更是达到了惊人的2048GB/s。

然而，如此强大的性能自然伴随着更高的功耗。据称，这张工程样卡的功耗高达800W，比最终版的RTX 5090高出225W，因此需要使用两组12+N Pin供电接口来满足其电力需求。这一数据无疑揭示了英伟达在显卡设计过程中，对于性能与功耗之间平衡的不断探索与调整。
